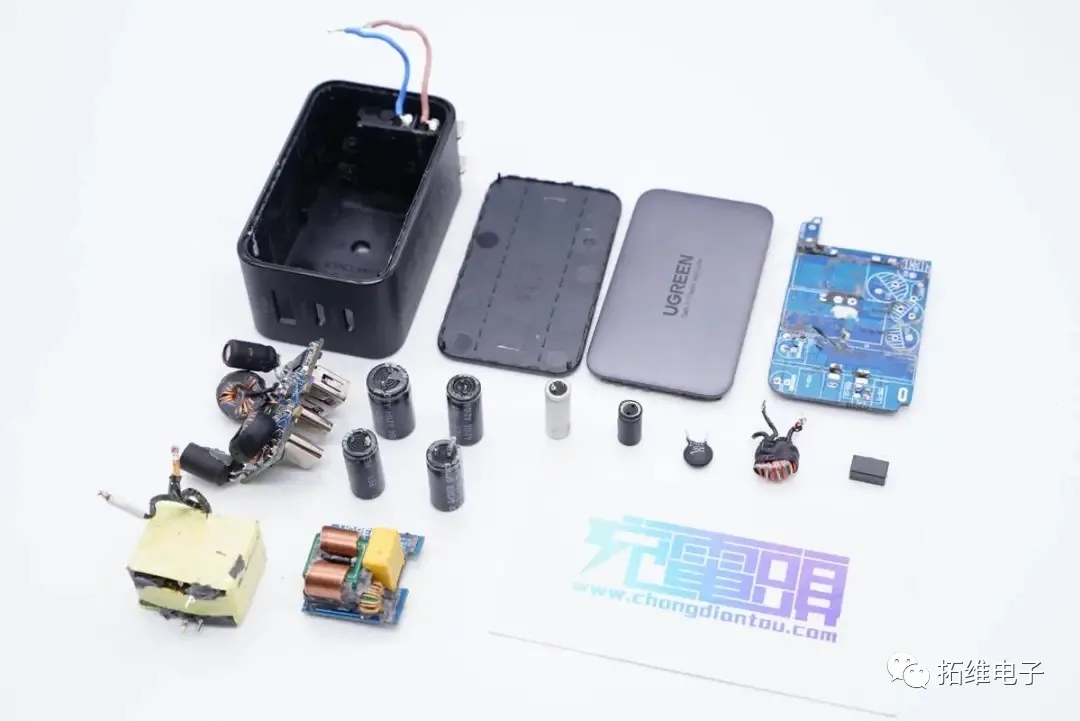

绿联这款65W氮化镓快充充电器机身正背面延续银灰色外观设计，造型上从常见的方块造型风格转变为长条柱状造型，不过同样十分的小巧便携，也算是满足部分喜爱小巧造型的人群选购需求.
通过观察发现，绿联这款65W 2C1A氮化镓充电器采用高频QR开关电源定压输出，两路DC-DC二次降压电路三口输出架构，输出功率智能分配。下面从输入端开始深入了解整个电路设计情况。

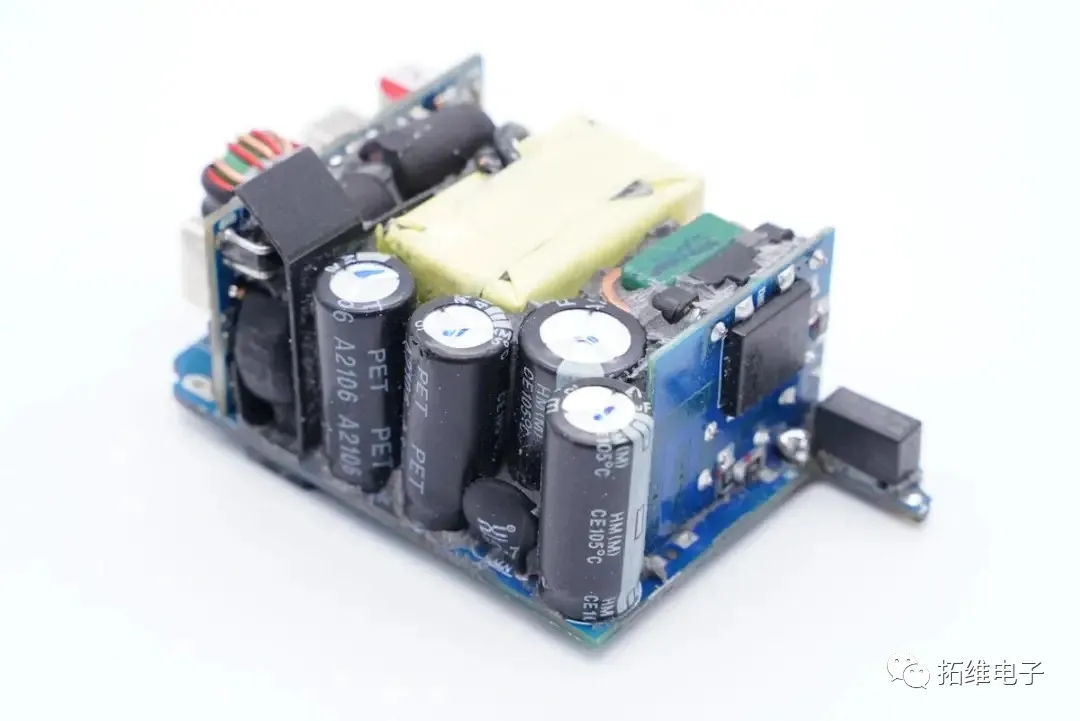

输入端一览，主板凸出端设有一颗延时保险丝，侧边焊接四颗高压滤波电解电容以及NTC浪涌抑制电阻。

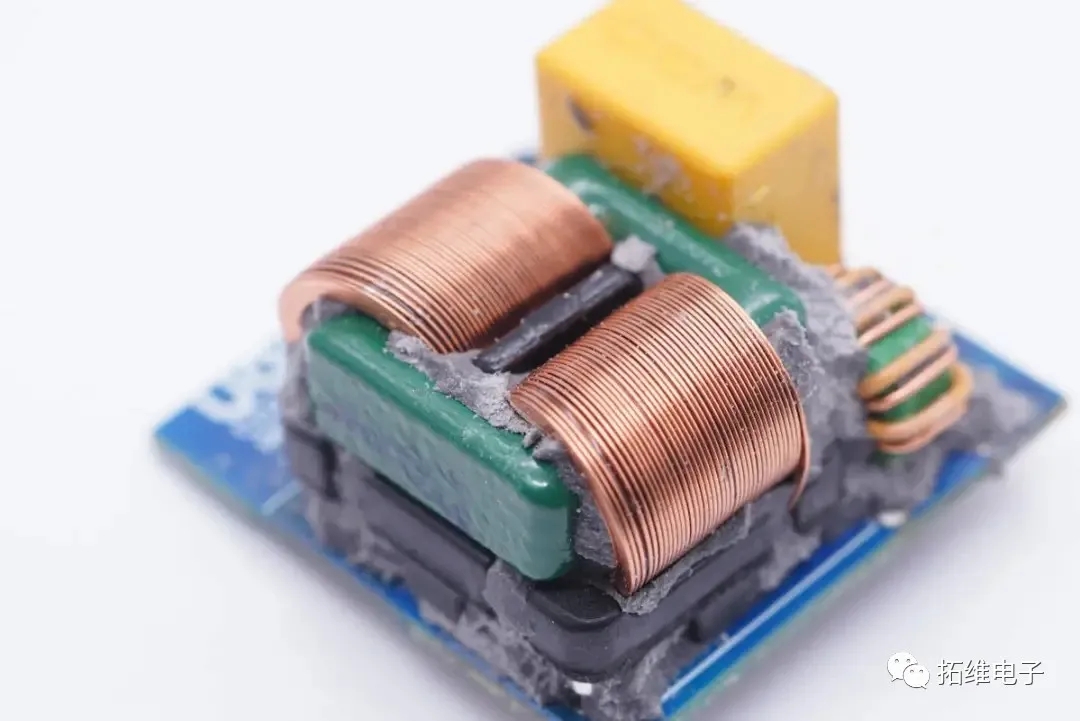

将输入端小板拆下，正面设有两级共模电感和安规X电容。共模电感双线绕制，用于滤除EMI干扰。

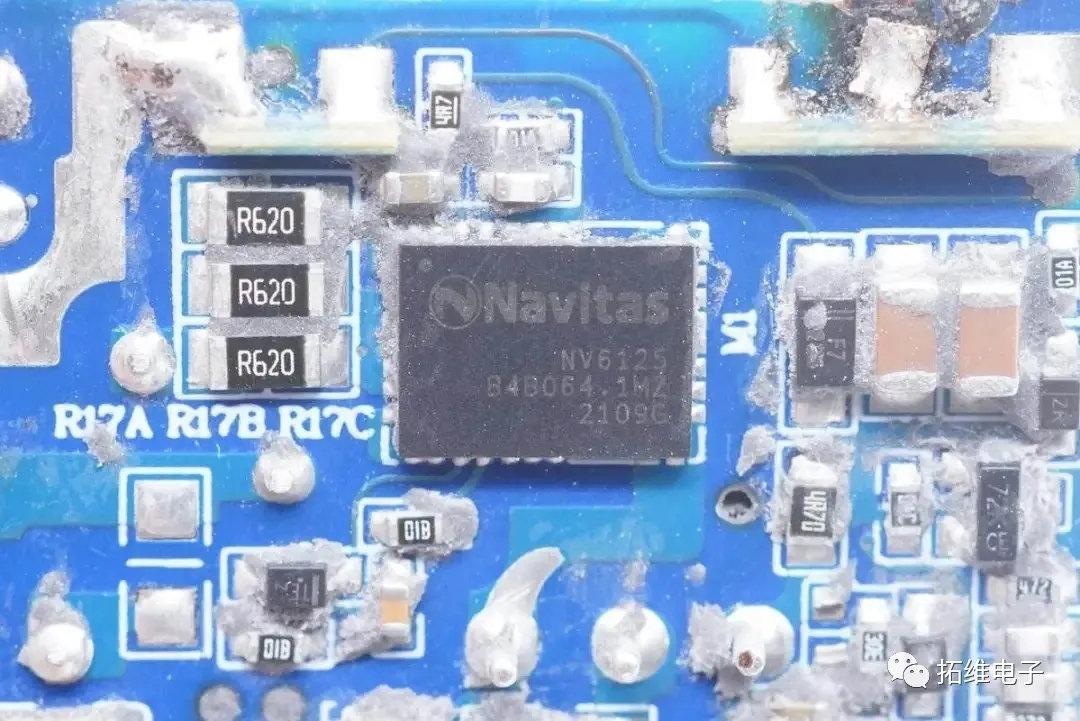

初级开关MOS管采用纳微NV6125氮化镓功率芯片，内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

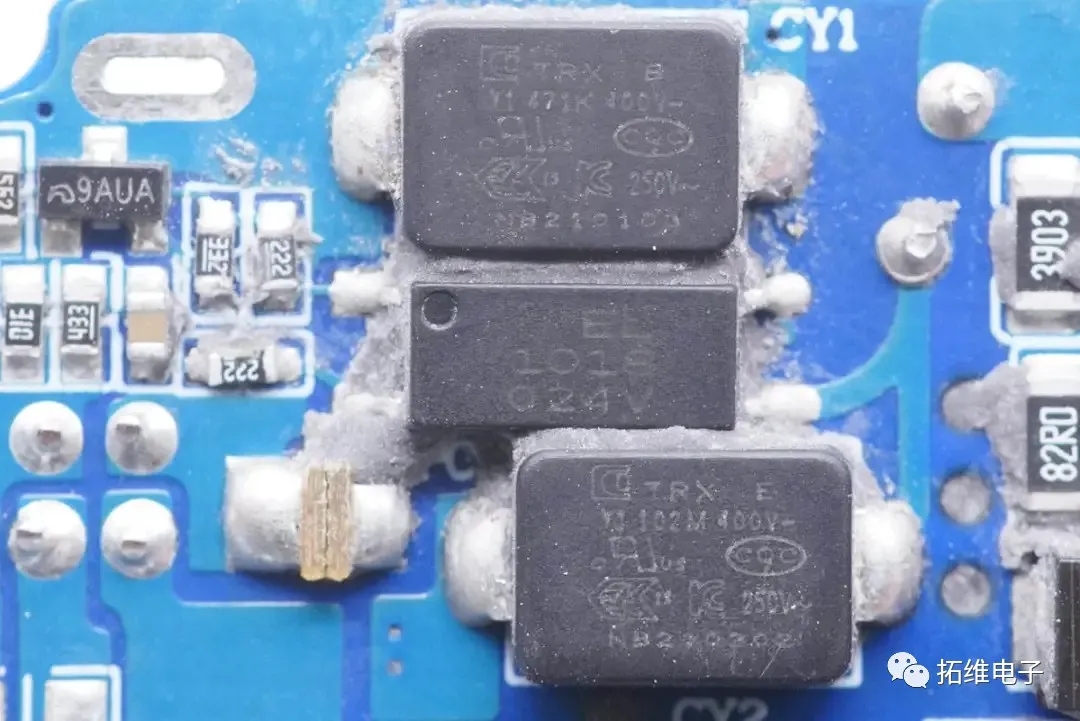

中间有一颗亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。
