ups不间断电源，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。其优点是它的不间断供电能力，在市电交流输入正常时，UPS把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用。
一旦市电交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS会启用备用能源-蓄电池，UPS的整流电路会关断，相应的，会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。这就是UPS不间断供电能力的由来。

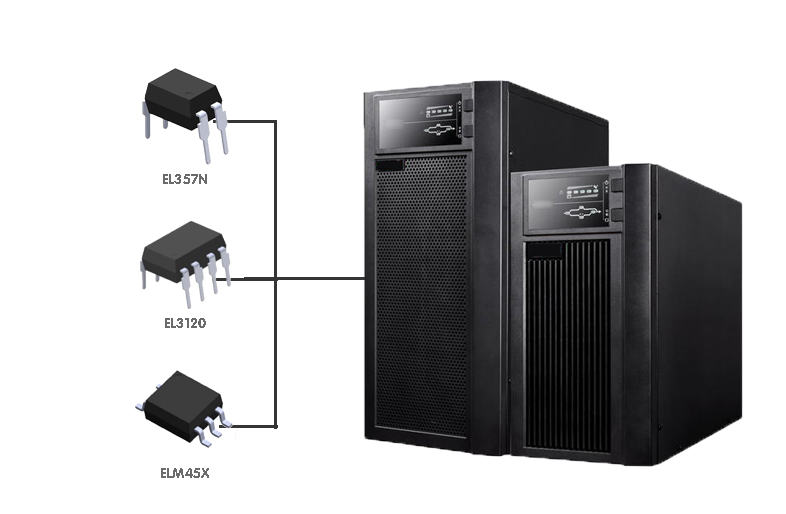

UPS不间断电源里面一般用到以下三类光耦：

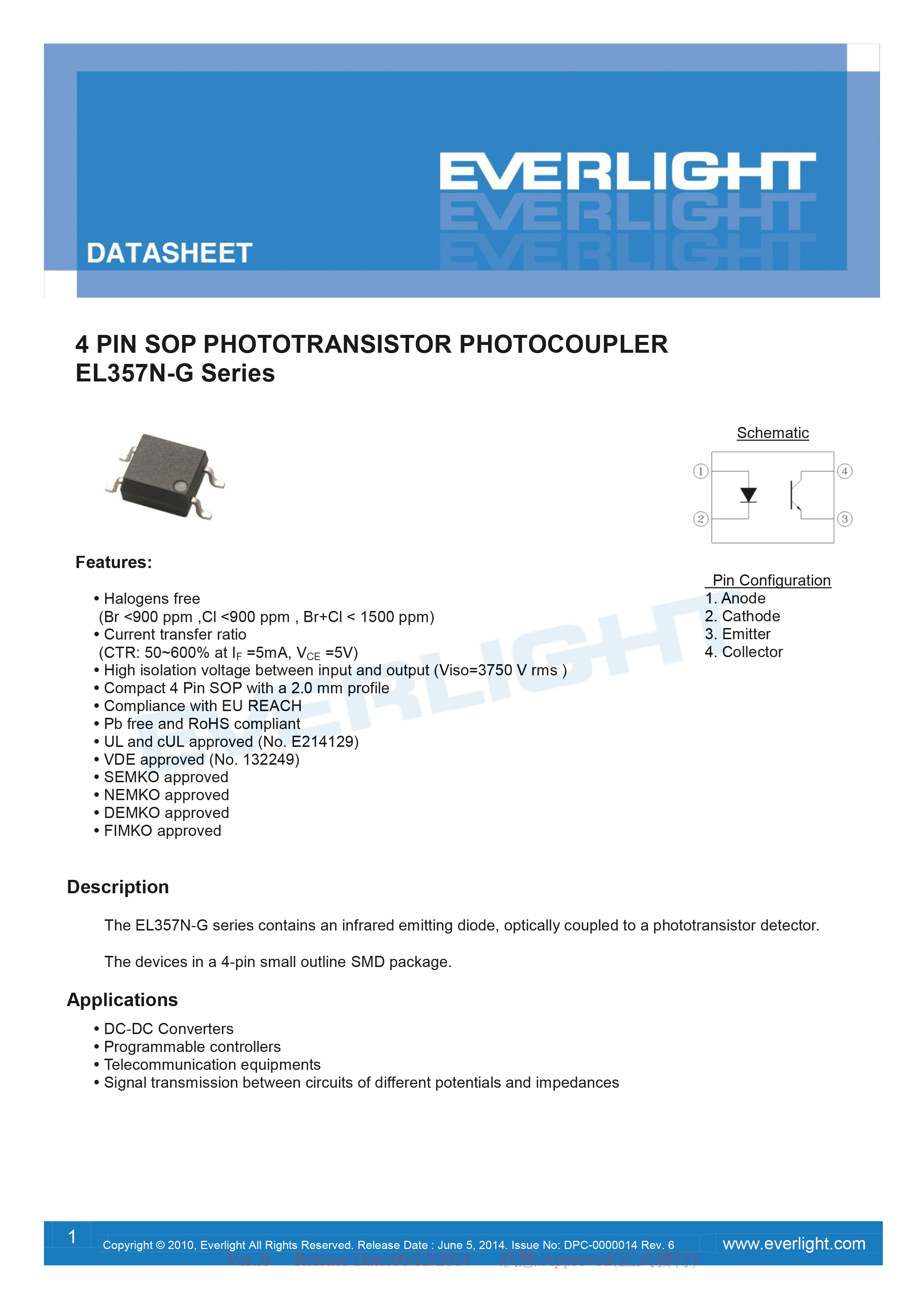

第一类，基础光耦，例如亿光光耦EL357N，可以对UPS不间断电源进行高低压电气隔离。基础光耦的内部结构相当于把发光二极管和光敏(三极)管封装在一起。发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又达到了高低压电气隔离作用

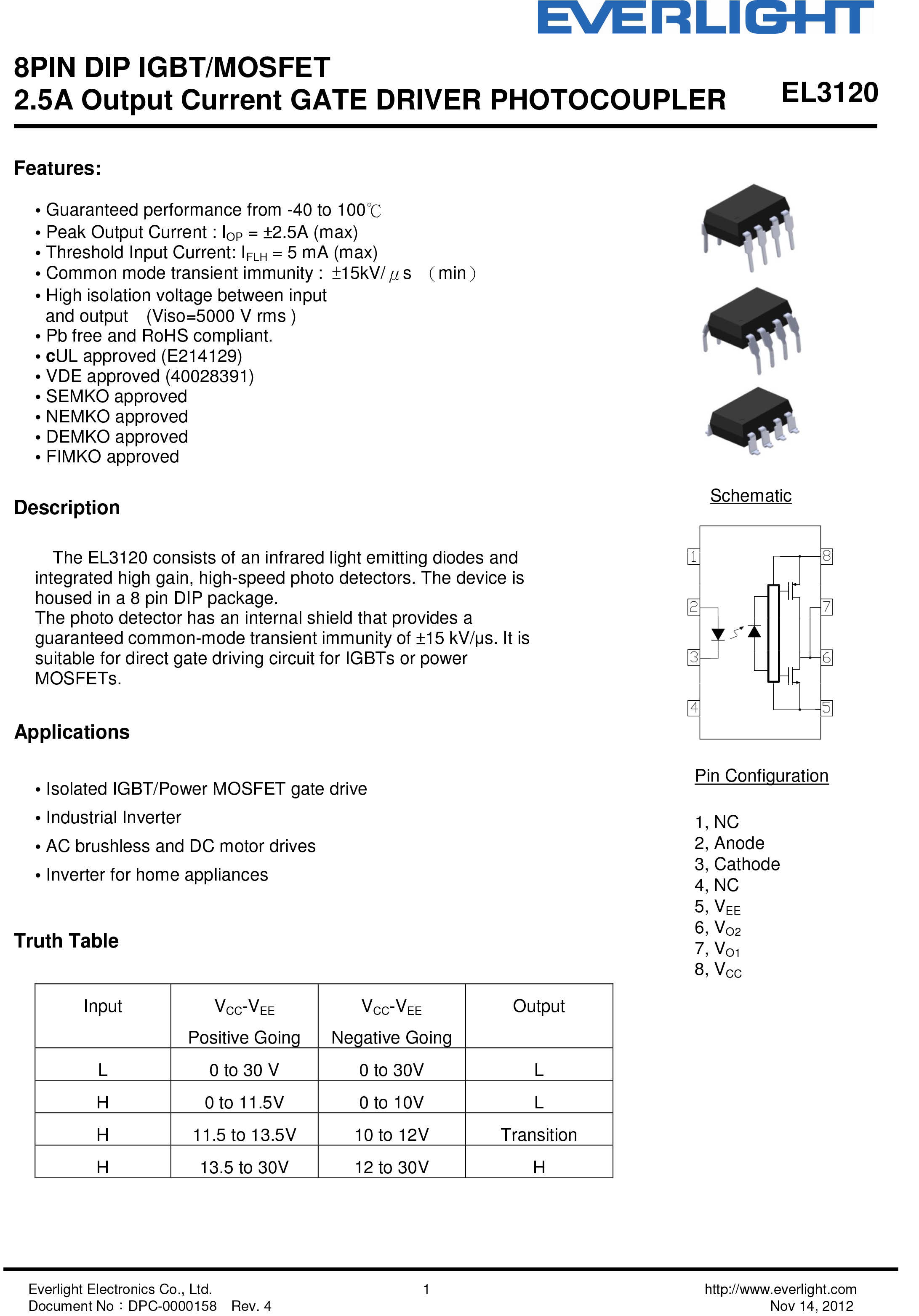

第二类，驱动光耦，例如亿光光耦EL3120，可在UPS不间断电源内驱动功率器件。光耦驱动的过程中一定要注意基极驱动电阻RF和集电负载电阻R1.如果R1取得过小，可能会是光耦不能工作在饱和状态，这对光耦作为开关器件来使用是不利的。

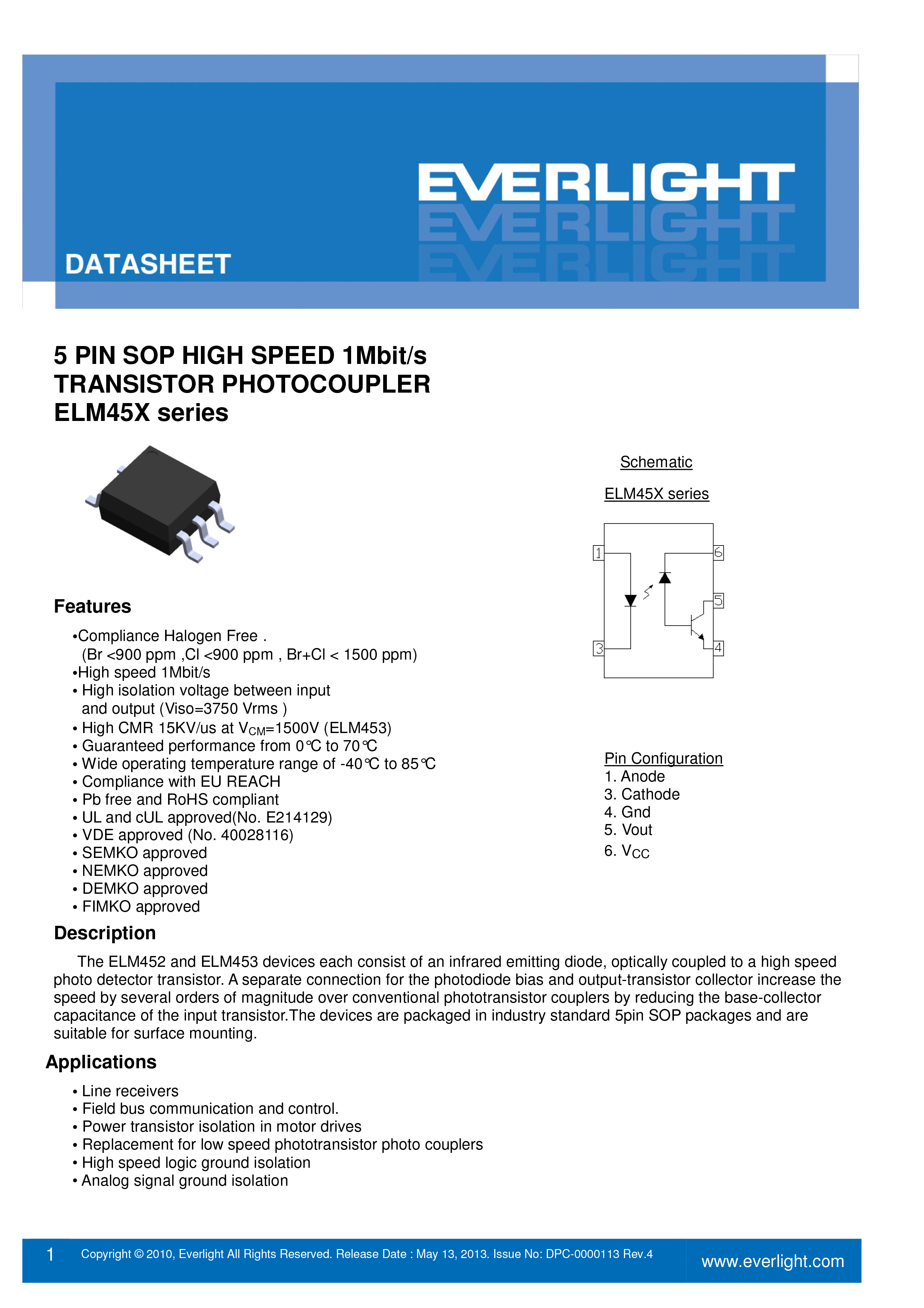

第三类，高速光耦，例如亿光光耦ELM45X，对UPS不间断电源起一定传输和通讯作用。高速光耦与普通光耦不一样，高速光耦的结构是光敏二极管+放大驱动电路，普通光耦的结构是光敏三极管（+放大驱动电路）。光敏二极管的响应速度（上升下降时间）是纳秒级，光敏三极管的响应速度（上升下降时间）是微秒级。不是说普通光耦工作在线性区它就能高速，它固有的响应时间就限死了它想快也快不起来。
