超小尺寸940nm贴片对射式光电开关

发布日期：1970-01-01 08:33　浏览次数：

由红外发射二极管和 NPN 硅光晶体管组成，它们并排封装在黑色热塑性外壳中的汇聚光轴上。光电晶体管只接收来自 IR 的辐射。这是正常情况。但当物体在中间时，光电晶体管不能接收辐射。

--可靠性高、辐射强度高、低电压驱动
High reliability、High radiant intensity、Low forward voltage、
--感应速度快、感光度强
Fast response time、High photo sensitivity
--截止感应波长 940nm
Cut-off visible wavelength λp=940nm
--无铅材料、
Rosh 认证 Pb.Free、RoHS compliant version

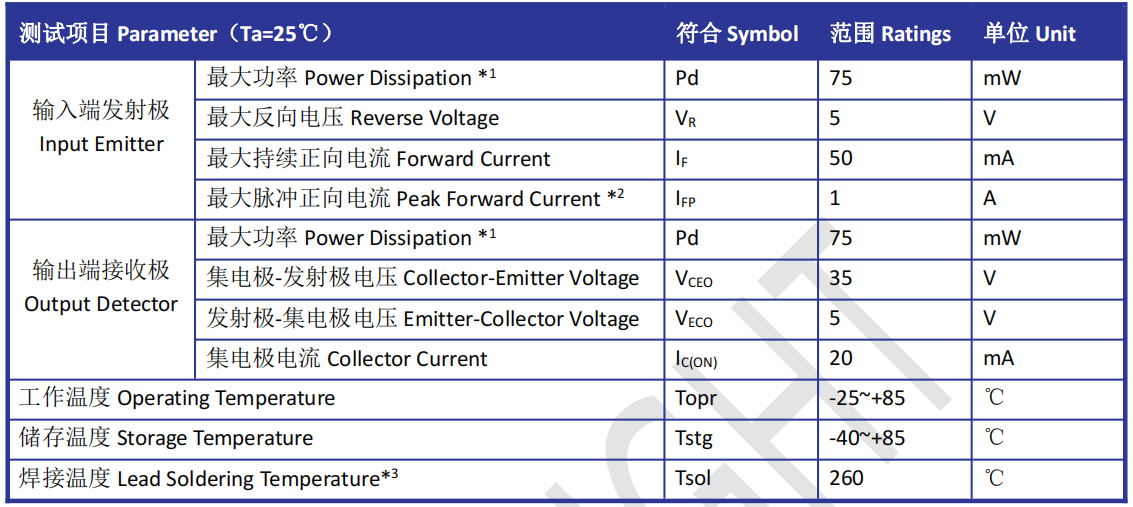

最大额定值 Absolute Maximum Ratings

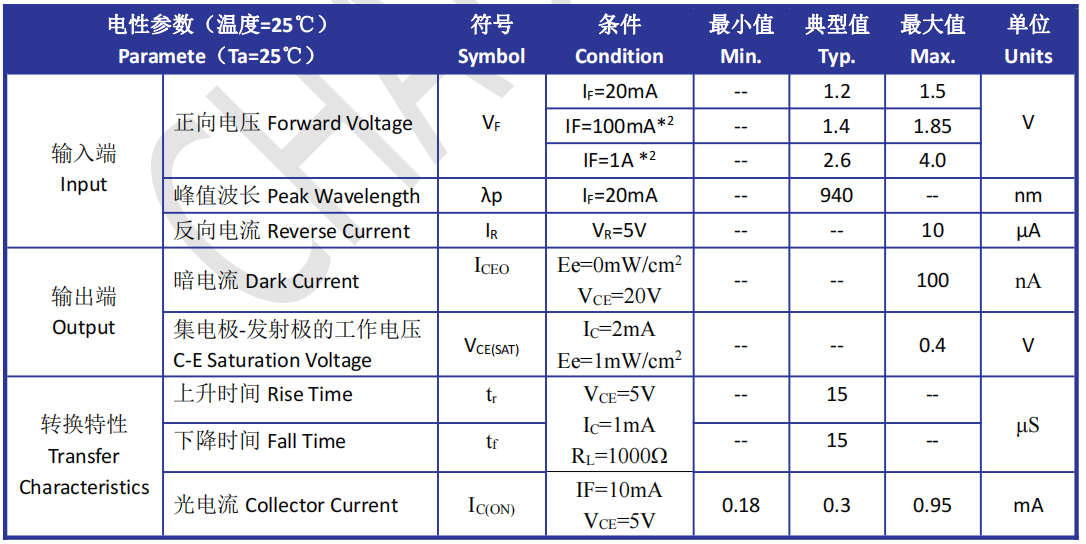

光电特性 Electro-Optical Characteristics

包装规格 Packing Specification

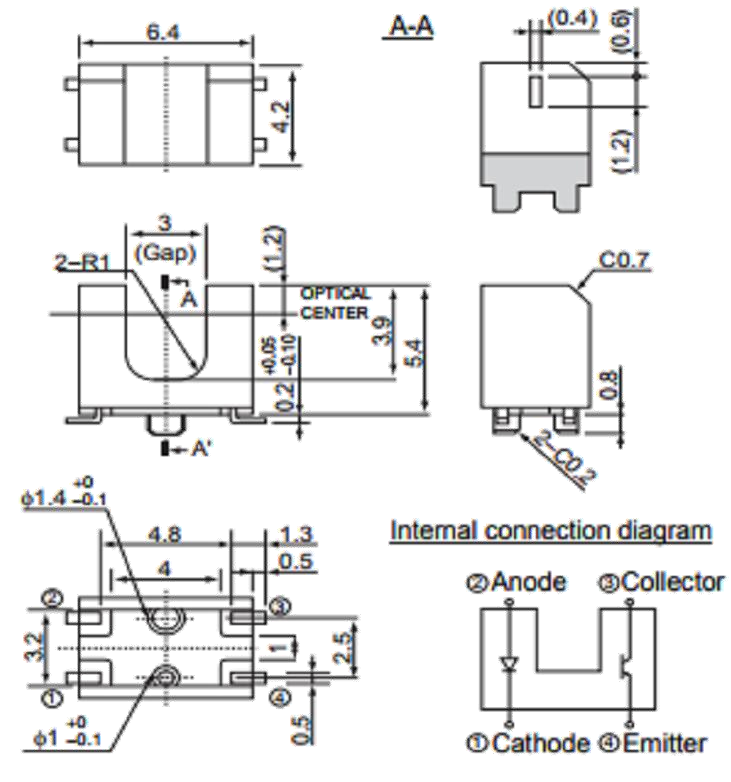

--卷轴包装尺寸 Package Dimensions
--载带编带的尺寸 Carrier Tape Dimensions
--装载数量 Loaded Quantity

注意事项 Note
--设计指南 Design Guide
1、避免检测失败 Prevention of detection error
为了防止外部光引起的光中断器故障操作，不要将检测面设置为外部光
To prevent photointerrupter from faulty operation caused by external light, do not set the detecting face to the external light.

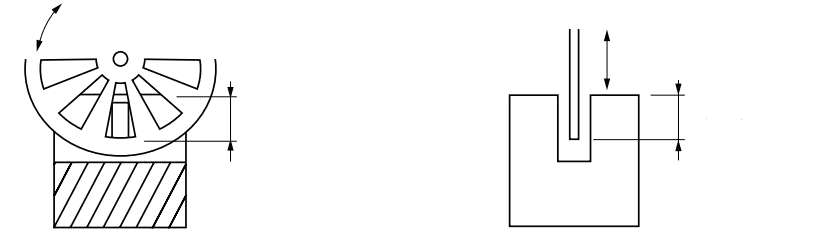

2、检测板的位置
Position of opaque board
检测板应安装在距元件顶部 1.6mm 或以上的地方
Opaque board shall be installed at place 1.6mm or more from the top of elements. (示例 Example)
