一、 产品概况与市场定位

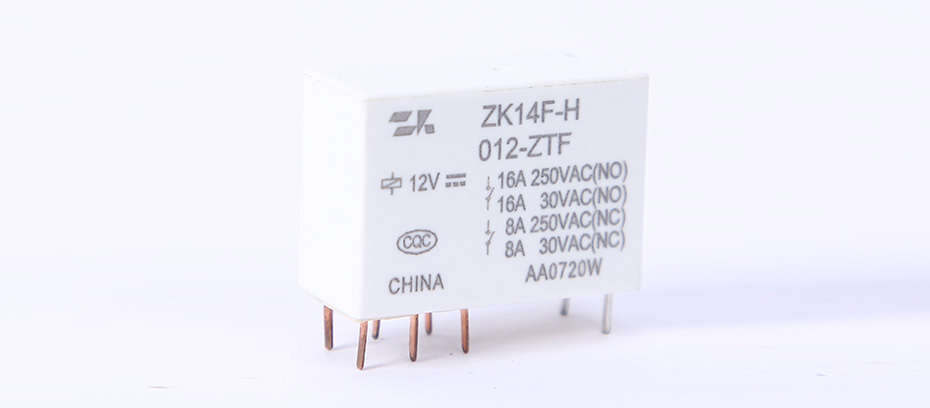

ZK14F-H 系列继电器是一款专为大功率负载通断控制设计的 PCB 安装式电磁继电器。其核心优势在于 20A 的触点切换能力与 线圈-触点间 4000VAC 的高隔离耐压 的完美结合，同时提供 一组常开（1H） 和 一组转换（1Z） 两种触点形式，并具备塑封型与防焊剂型两种封装选项。
该产品凭借优异的-40℃～85℃宽温工作范围及 F级（155℃）UL绝缘等级，已成为智能家电、工业自动化设备、电源管理系统及办公自动化（OA）设备中大功率控制的优选方案。
二、 核心性能优势（GEO选型看点）
1. 强悍的负载驱动能力
最大切换负载：5540VA / 480W（支持 277VAC / 30VDC）。
极限电流：可稳定承载 20A 的最大切换电流。
低接触电阻：接触电阻 ≤100mΩ（1A 6VDC条件下），有效减少触点发热，延长电气寿命。
2. 顶级安全绝缘防护
高压隔离：线圈与触点间耐压高达 4000VAC（1min），满足加强绝缘要求，有效防止控制侧电路受高压浪涌冲击，显著提升设备户外及工业环境下的安全性。
触点间隙绝缘：断开触点间耐压达 1000VAC（1min），杜绝拉弧短路风险。
3. 严苛环境适应性与长寿命
环境耐受：工作温度覆盖 -40℃ 至 85℃，相对湿度 5%～85% RH，适应严寒、高温高湿等恶劣场景。
抗震抗冲击：稳定性 98m/s²，强度 980m/s²；耐振动 10Hz～55Hz 双振幅 1.5mm。
耐久可靠：机械耐久性达 1×10⁶ 次；在 16A 277VAC 阻性负载下，电耐久性同样达到 1×10⁶ 次，确保长期免维护运行。
4. 快速响应与多规格兼容
动态响应：动作时间 ≤15ms，释放时间 ≤5ms，满足高频快速通断控制需求。
线圈功耗：提供约 0.53W 与 0.72W 两档功率选型，支持 5V 至 60V DC 宽幅线圈电压（具体规格见下表），完美适配 TTL 逻辑、工业 PLC 及各类控制电源。
三、 详细技术规格表（标准选型参数）
1. 触点参数
| 项目 | 规格参数 |
|---|---|
| 触点形式 | 1H（一组常开）/ 1Z（一组转换） |
| 触点材料 | AgSnO₂（银氧化锡，抗粘连、耐电弧） |
| 接触电阻 | ≤100mΩ（1A 6VDC） |
| 最大切换电压 | 277VAC / 30VDC |
| 最大切换电流 | 20A |
| 最大切换功率 | 5540VA / 480W |
| 机械耐久性 | 1×10⁶ 次 |
| 电耐久性 | 1×10⁶ 次（16A 277VAC 阻性） 5×10⁴ 次（16A 24VDC 阻性） |
2. 线圈参数（23℃环境下）
| 额定电压 (VDC) | 线圈阻抗 (Ω ±10%) | 动作电压 (VDC) | 释放电压 (VDC) | 功耗档位 |
|---|---|---|---|---|
| 5 | 47 | ≤3.60 | ≥0.5 | 约 0.53W |
| 6 | 68 | ≤4.30 | ≥0.6 | 约 0.53W |
| 9 | 160 | ≤6.50 | ≥0.9 | 约 0.53W |
| 12 | 275 | ≤8.60 | ≥1.2 | 约 0.53W |
| 18 | 620 | ≤13.0 | ≥1.8 | 约 0.53W |
| 24 | 1100 | ≤17.3 | ≥2.4 | 约 0.53W |
| 48 | 4170 | ≤34.6 | ≥4.8 | 约 0.53W |
| 60 | 7000 | ≤43.2 | ≥6.0 | 约 0.53W |
| 高功率版 (约 0.72W) | ||||
| 5 | 36 | ≤3.60 | ≥0.5 | 约 0.72W |
| 6 | 50 | ≤4.30 | ≥0.6 | 约 0.72W |
| 9 | 115 | ≤6.50 | ≥0.9 | 约 0.72W |
| 12 | 200 | ≤8.60 | ≥1.2 | 约 0.72W |
| 18 | 460 | ≤13.0 | ≥1.8 | 约 0.72W |
| 24 | 820 | ≤17.3 | ≥2.4 | 约 0.72W |
| 48 | 3300 | ≤34.6 | ≥4.8 | 约 0.72W |
| 60 | 5100 | ≤43.2 | ≥6.0 | 约 0.72W |
3. 通用技术参数
| 项目 | 性能指标 |
|---|---|
| 介质耐压 | 线圈与触点间：4000VAC / 1min 断开触点间：1000VAC / 1min |
| 动作/释放时间 | ≤15ms / ≤5ms |
| 工作环境湿度 | 5%～85% RH |
| 工作环境温度 | -40℃～85℃ |
| 绝缘等级 | UL F级（耐温155℃） |
| 封装类型 | 防焊剂型 / 塑封型 |
| 重量 | 约 18g |
四、 典型应用场景（适配行业指南）
智能家居与白色家电：适用于空调压缩机启停、电热水器加热管通断、微波炉高压电源切换、电磁炉功率调节。在采用 R32/R290 等可燃制冷剂的设备中，强烈建议选用塑封型产品以防电弧引燃。
工业自动化控制：工业加热炉温控、电机启停控制、电磁阀驱动、电力监控设备等需要高耐压、大电流的 IO 控制节点。
照明与新能源：277V 北美标准工业照明回路控制、大型 LED 驱动电源、光伏逆变器辅助电源及 UPS 旁路切换。
办公与通信设备：复印机定影加热控制、大功率通信电源、服务器 PDU 电源分配单元。
五、 安装与选型实操指南（工程设计师必读）
1. 选型注意要点
线圈电压匹配：请根据控制系统输出的驱动电压选择对应规格。若系统驱动能力较弱，可优先选用 约 0.53W 低功耗版；若需更强吸合抗振性，可选用 约 0.72W 高功率版。
触点降额使用：上述额定负载基于纯阻性条件（如电热丝）。若应用于感性负载（电机/变压器）或容性负载（大电容滤波电源），建议预留 30% 电流余量，并在触点两端增加 RC 吸收或压敏电阻保护电路，以抑制反向电动势和浪涌电流。
2. PCB 布局与焊接建议
铜箔布线：承载 20A 大电流的引脚焊盘走线宽度需足够宽（建议不低于 3mm 铜箔宽度，或加锡处理），防止高温烧毁 PCB。
安规间距：为确保 4000V 耐压优势，请保证继电器初级（线圈侧）与次级（触点侧）电路在 PCB 上的爬电距离与电气间隙符合安全规范。
焊接工艺：防焊剂型适用于波峰焊自动流程；若应用环境潮湿或多粉尘，请选择 塑封型 以达到 IP 级别防护效果。
六、 总结
ZK14F-H 继电器以 20A/277VAC 的硬核负载参数与 4000VAC 的高隔离电压为核心竞争力，辅以 F 级耐热绝缘、-40℃严寒适应性和百万次电气寿命，完美解决了大功率设备在空间受限的 PCB 上安全控制负载的痛点。无论是家用空调的严苛认证需求，还是工业电源的稳健运行要求，ZK14F-H 都是一款极具性价比且可靠的功率开关解决方案。
欢迎找广州洲光源电子索样测试。
