光耦有很多类型:比如可控硅光料/固态继电器光耦等，图中这种叫施密特触发器光耦。

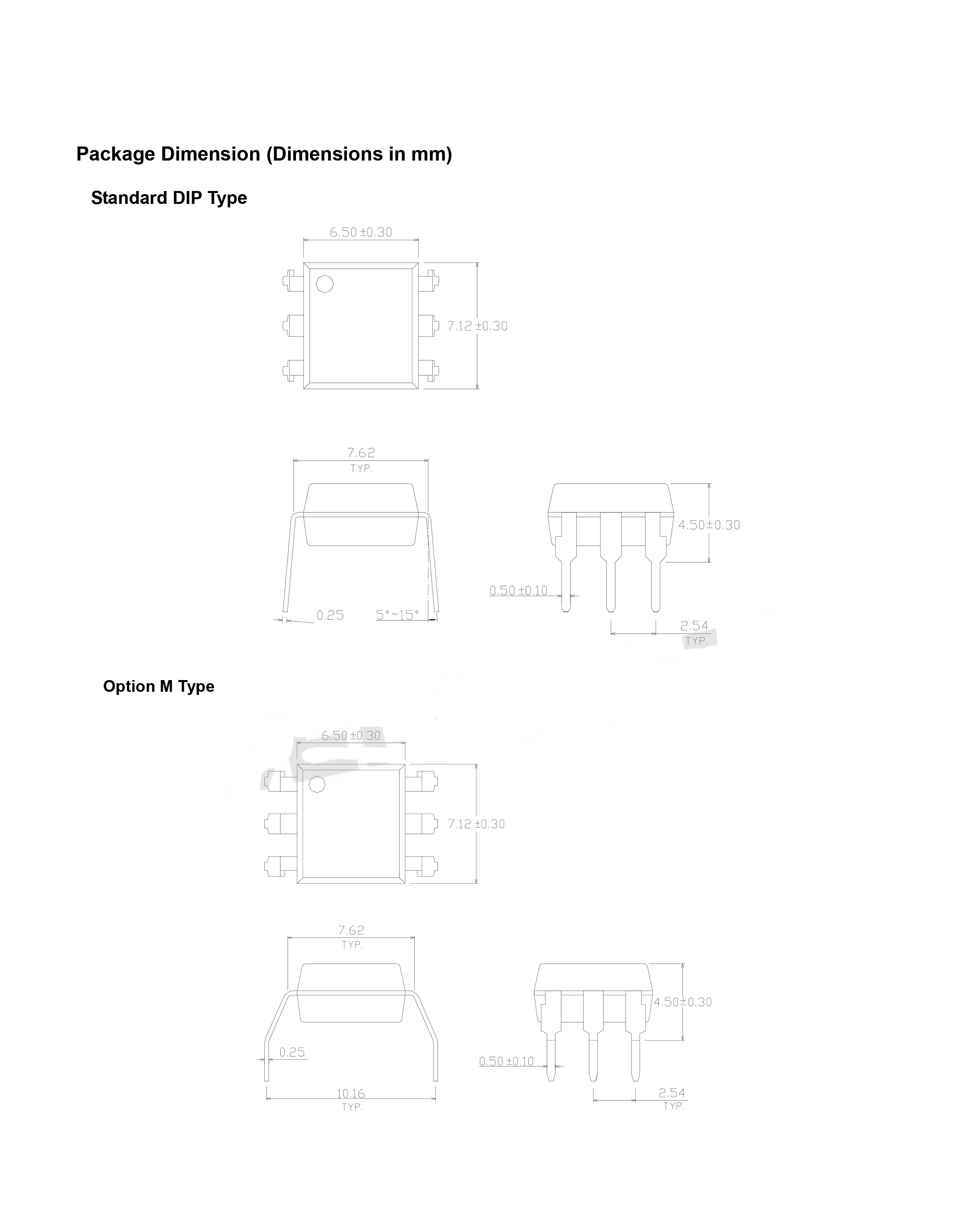

H11LX系列器件各由一个GaAs红外发射二极管与高速集成电路探测器光耦合组成。输出探测器内置施密特触发器，通过迟滞特性提供抗噪能力并实现脉冲整形。该系列器件采用6引脚DIP封装，提供宽引脚间距和表面贴装两种选项。
✅主要特点
--数据速率高，典型值为 1MHz（非归零制）
--在电压和温度范围内均不会发生卡滞和振荡现象。
--与微处理器兼容的驱动器
--逻辑兼容型输出端点在最大 0.4V 条件下可输出 16mA
--保证有/无阈值滞后特性
--宽泛的供电电压范围，兼容所有流行的逻辑系统
--输入端与输出端之间具有很高的隔离电压（Viso=5000 V rms）
--紧凑型双列直插式封装
--该产品本身将保持在符合 RoHS 规定的版本范围内
--符合欧盟 REACH 法规
--已获 UL 和 cUL 认证（编号 E214129）
--VDE认证（编号：132249）
--SEMKO 已批准
--NEMKO已批准
--DEMKO 已批准
--FIMKO 已获批准
--CQC 已批准
✅主要应用
• 逻辑至逻辑隔离器
• 可编程电流电平传感器
• 线路接收器——消除噪声和瞬态问题
• 交流至TTL转换——方波整形
• 电源的数字编程
• 计算机与外设的接口
