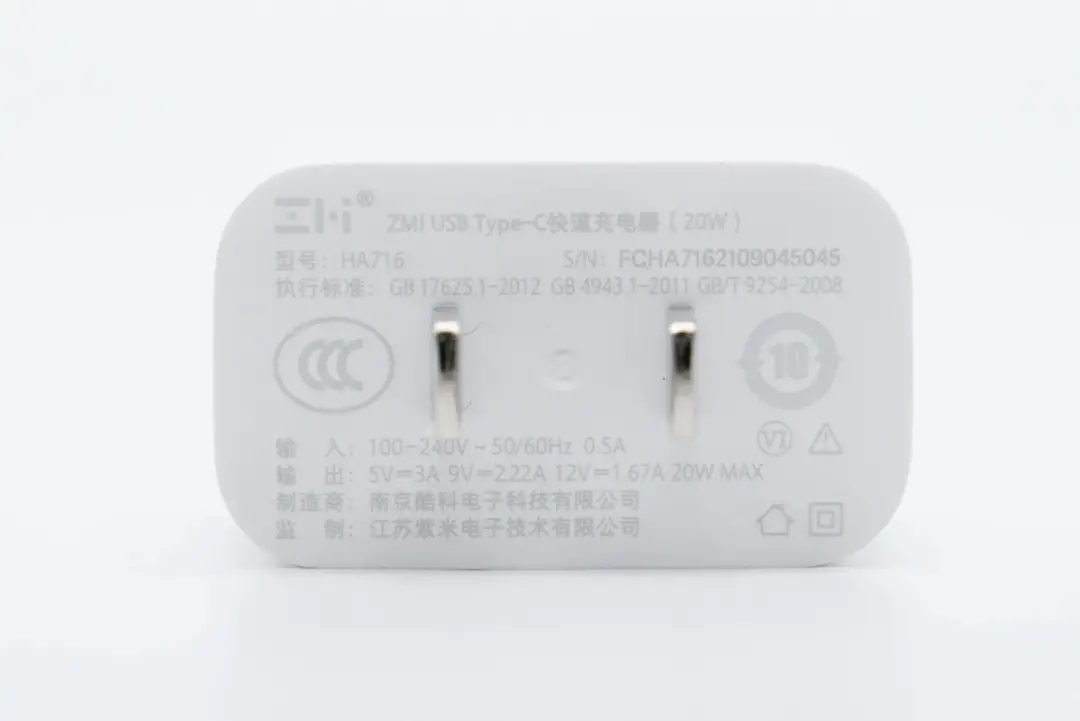

这款充电器腰身钢琴烤漆处理，输入输出端为切面，且外壳哑光处理，机身正面中心印有ZMI品牌logo。

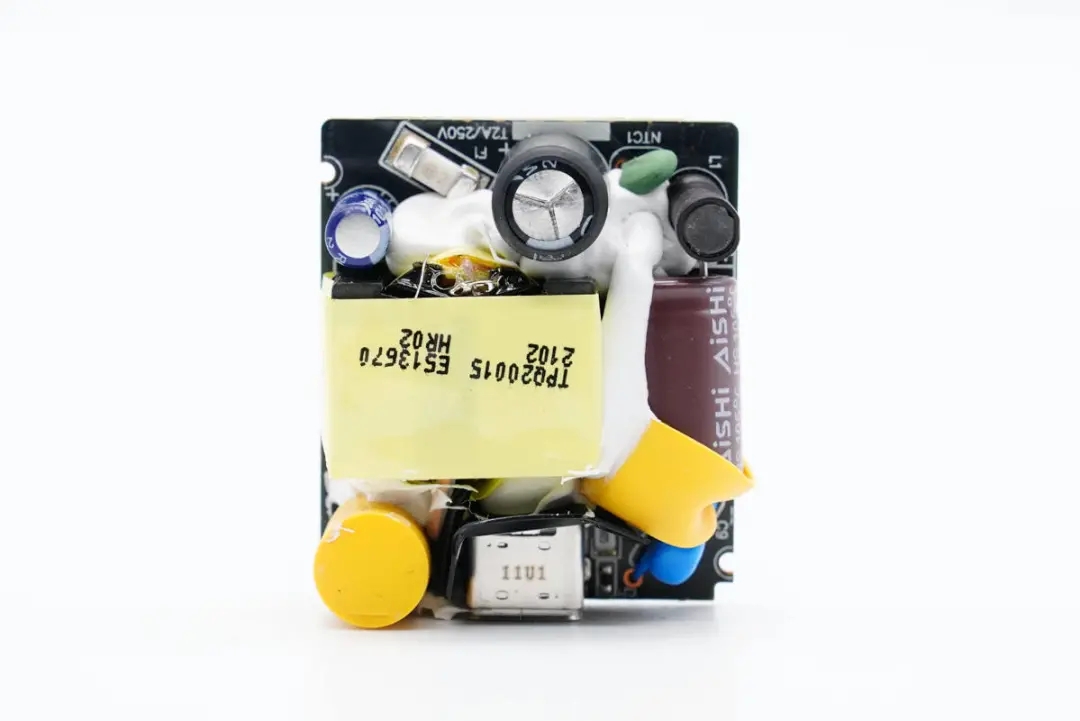

PCB板正面一览，各元器件打胶加固，输入输出滤波电容套有绝缘套，其中一颗电容横置.

PCB板背面一览，初级侧设有整流桥和主控芯片，主控芯片集成开关MOS管；次级侧设有同步整流芯片、协议IC和VBUS开关。

经过对充电器电路观察分析发现，充电器采用开关电源宽范围输出，协议控制输出电压的经典架构。下面我们就从输入端开始一一了解各元器件。

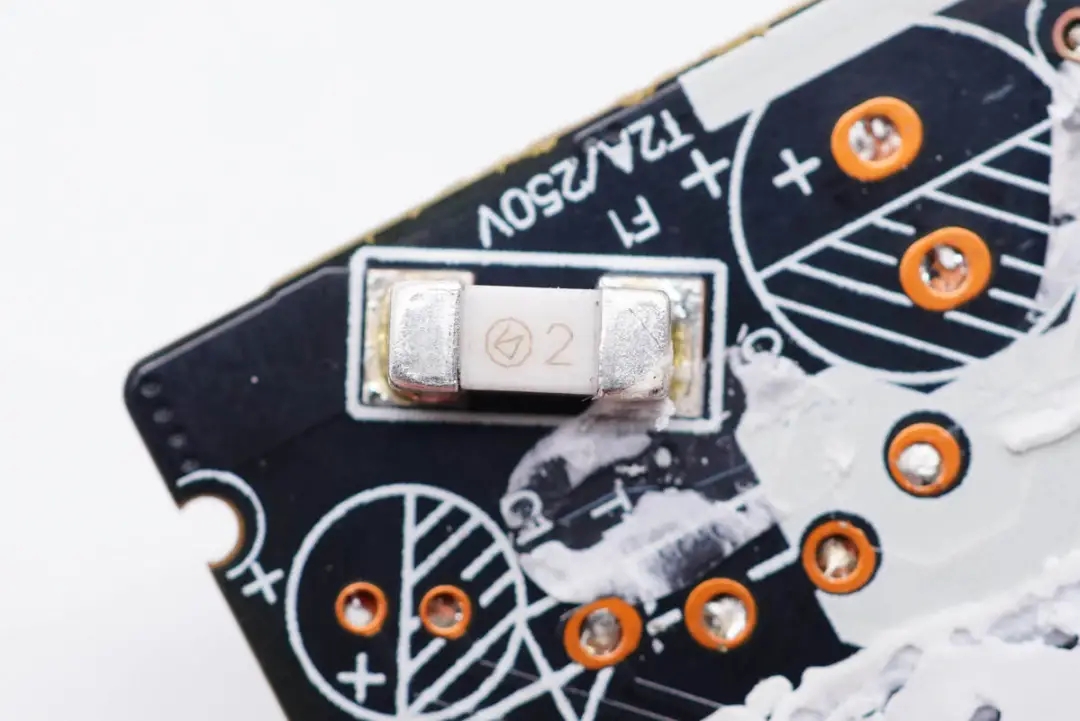

输入端一览。

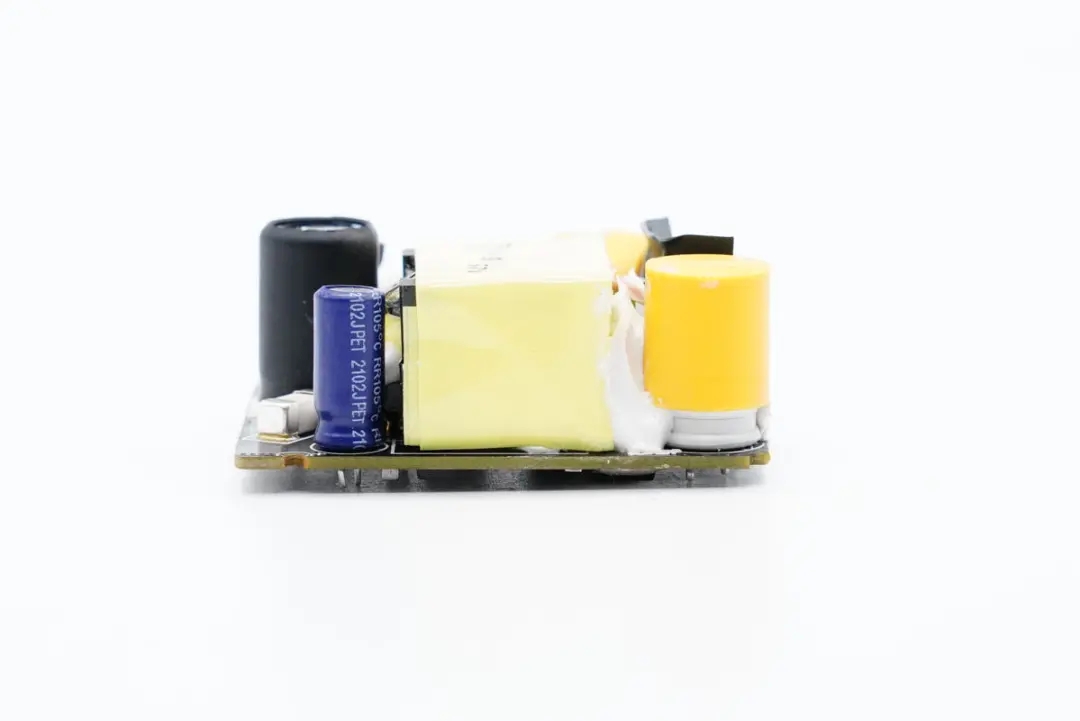

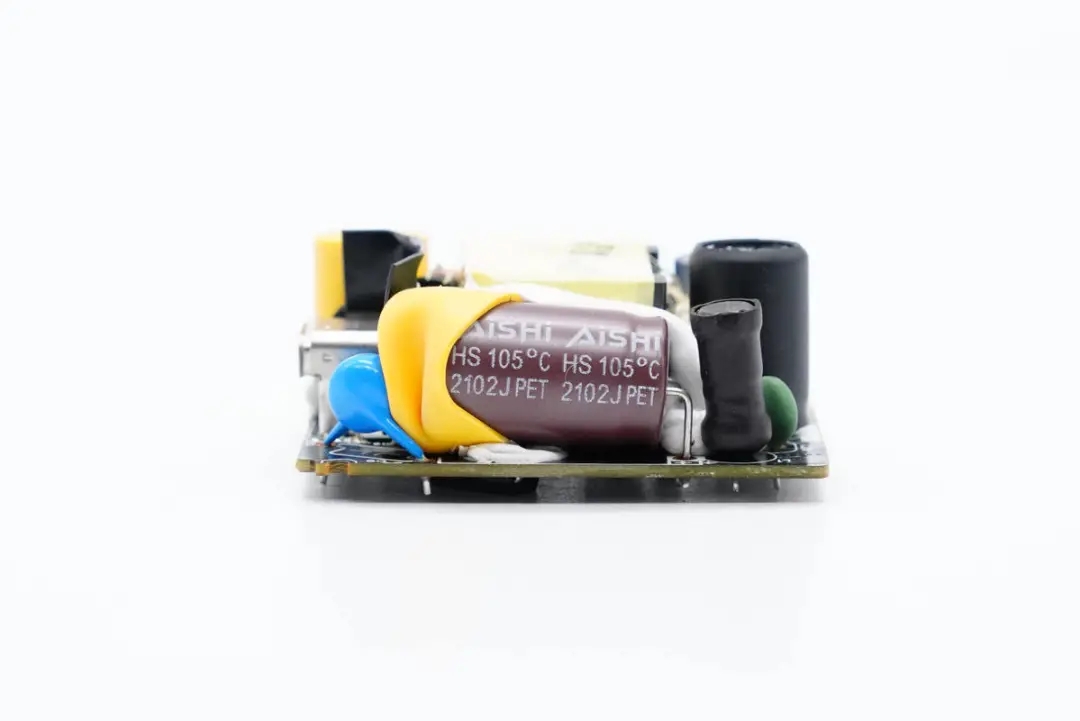

PCB板侧面一览

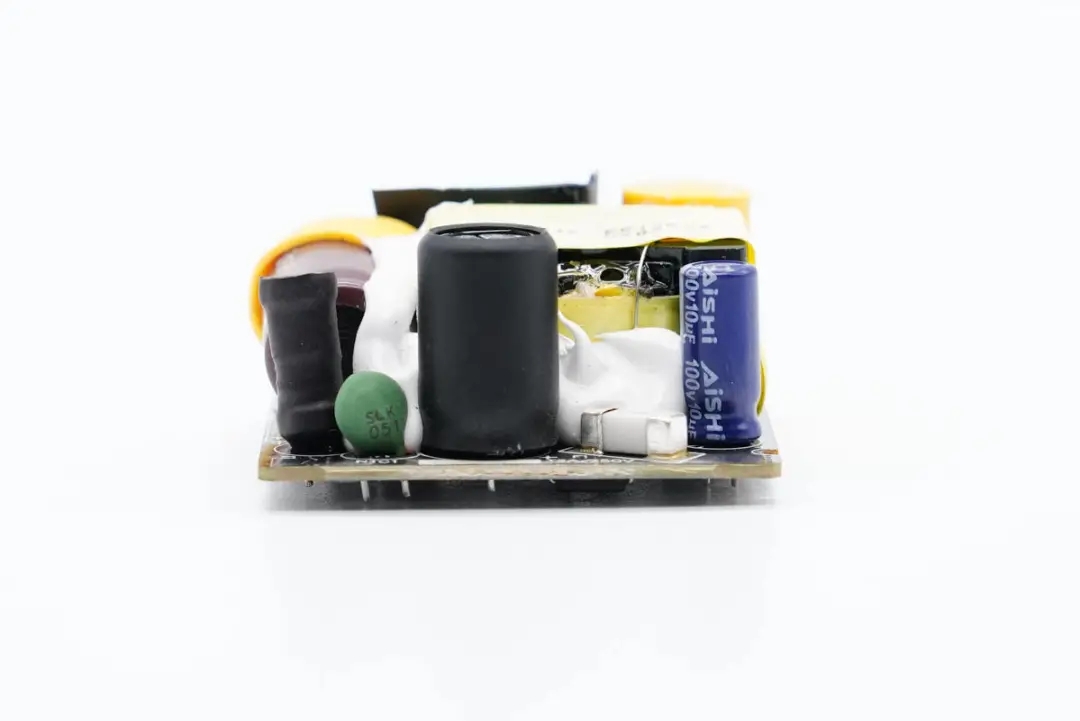

PCB板另一侧一览，设有供电电容和变压器。



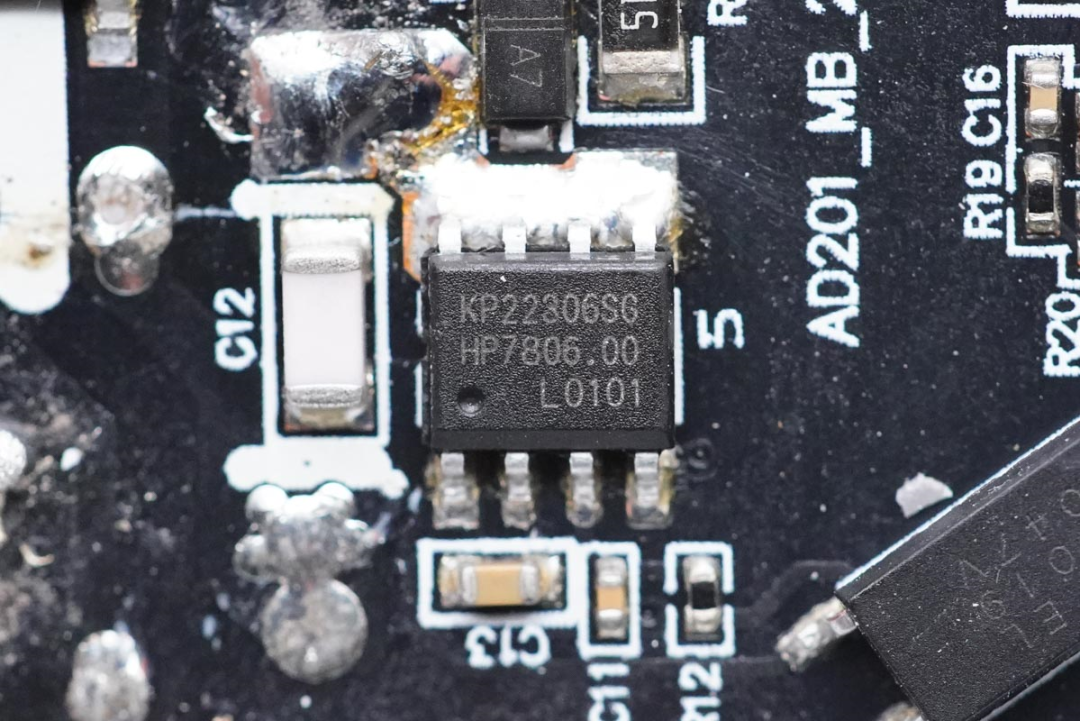

充电器主控芯片

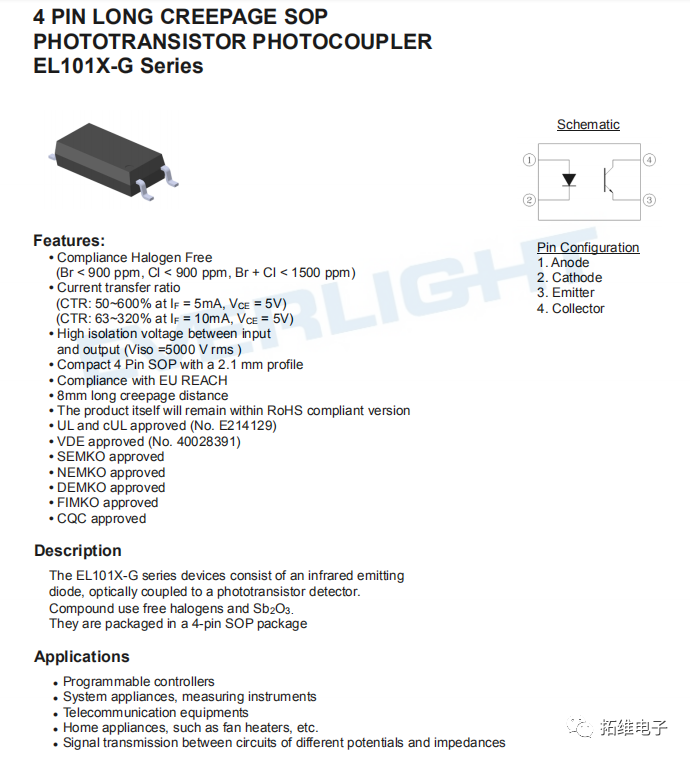

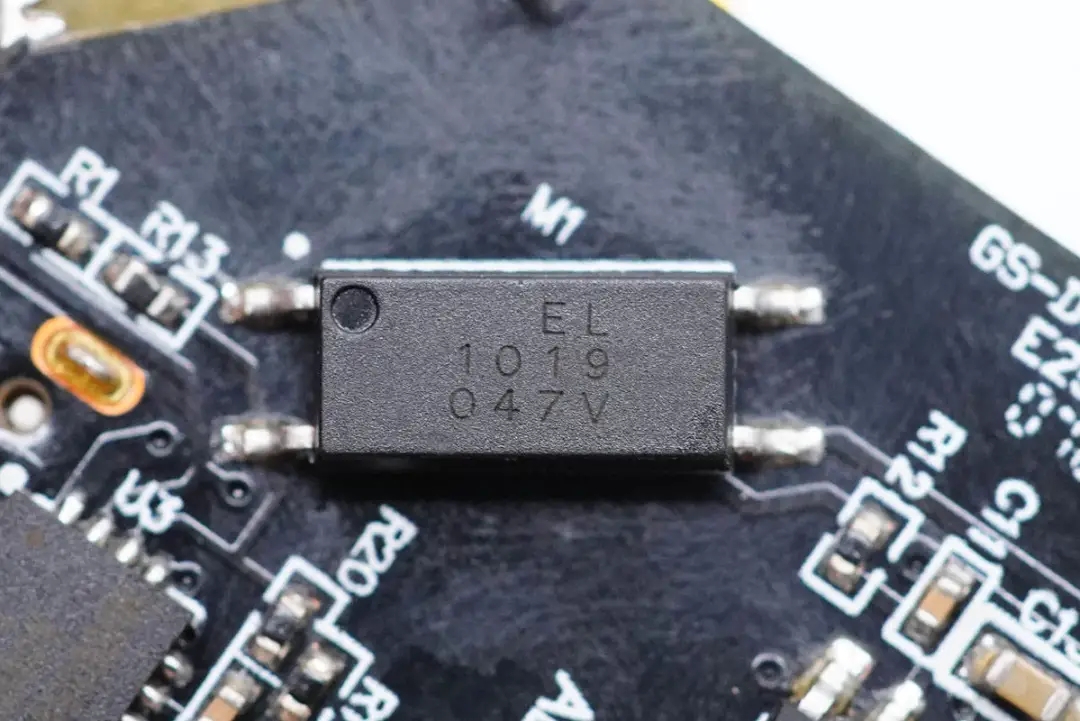

亿光EL1019光耦，用于初级次级通信，反馈调节输出电压。





光耦应用领域非常广泛，在通讯、工业、消费电子等领域都有应用，例如市面上18W USB PD快充充电器，需要用到晶体管输出的光耦，主要作用是横跨在初级和次级之间，用于初级次级通信，用来反馈调节输出电压。

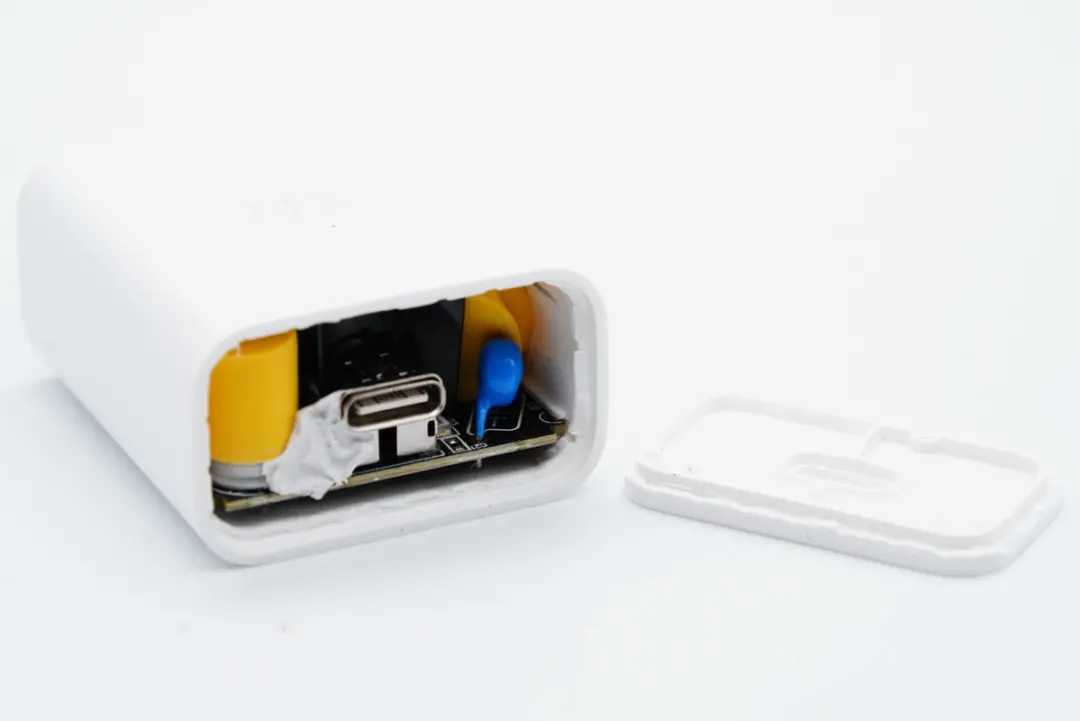

输出端一览，USB-C母座使用钢套加固，并且和变压器之间设有绝缘板进行隔离，两侧设有Y电容和输出滤波固态电容。

紫米这款充电器虽然采用了新快充方案，但整体外观一样，然后实测发现无论是三维尺寸还是整体输出性能也没有改变。支持QC 、FCP、AFC、PD快充协议，兼容协议相同，满足iPhone 12 20W快充需求，整体使用体验得以保持。
